Referenzen

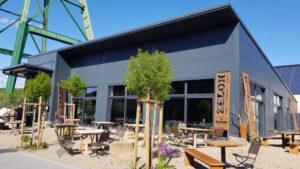

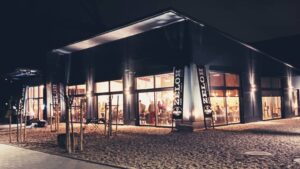

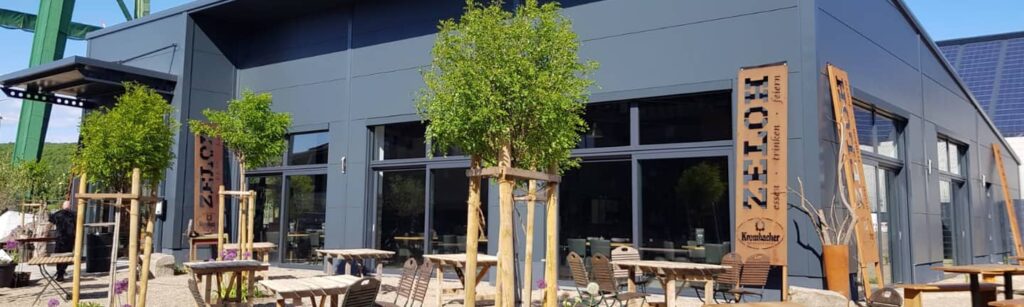

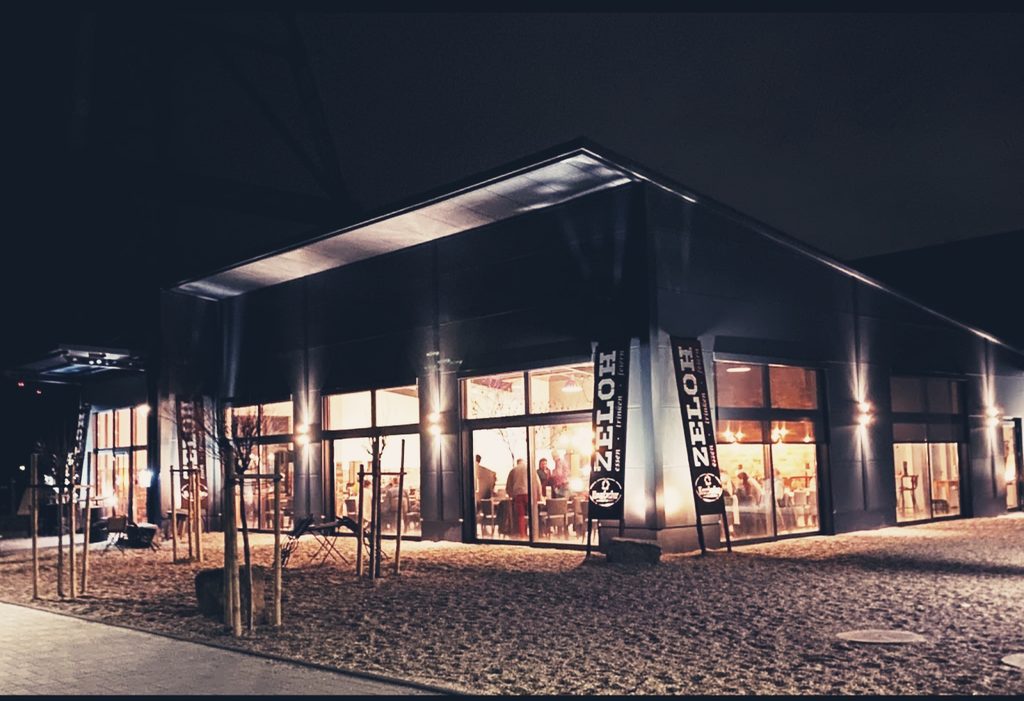

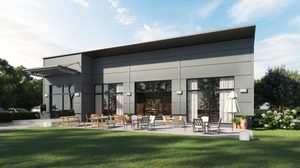

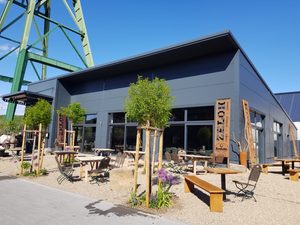

Veranstaltungshalle in Dinslaken
Spannweite: 20,48m
Gebäudehöhe: 3,50m
Gebäudelänge: 20,00m
Dachform: Pultdach
Dachneigung: 8°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL9007
2 Türen
5 große Schaufensterflächen
Wandpaneele horizontal verlegt
Vordach und Dachüberstand an der Eingangsseite
First-Traufe-Lichtband mit integrierter RWA
2019 erfüllten Ute & Andreas Magedanz sich ihren Traum vom eigenen Restaurant und bauten in nur 6 Monaten die ZELOH. Von der Außenterrasse bis zur Innenraumeinrichtung, alles wurde mit viel Liebe zum Detail und mit dezenten Deko Elementen im Industriestyle in Szene gesetzt.
Aufgabe war es, ein repräsentatives Restaurant bzw. Veranstaltungsraum zu entwerfen, wo auch größere Gesellschaften Platz finden. Umgesetzt wurde dies einerseits durch eine große Glasfront durch die viel natürliches Licht eindringen kann, andererseits durch eine horizontale Wandverlegung, die optisch wertig und edel wirkt.
Die Halle wurde zudem großzügig dimensioniert, da auch Küche, Lager und Sanitärbereich ausreichend Platz bieten sollten.

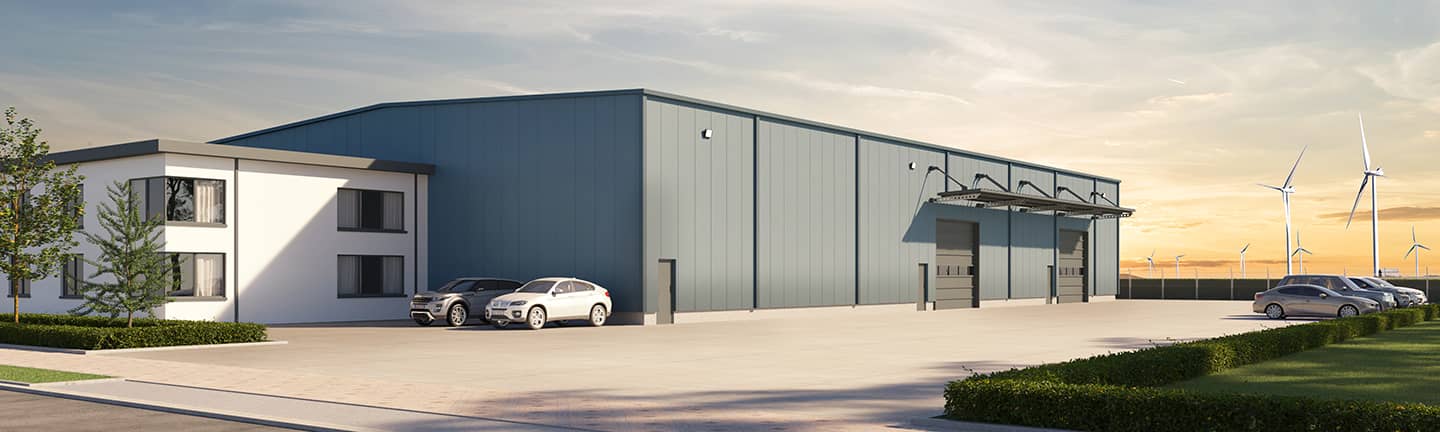

Industriehalle in Bremen
Für die Firma FSV Technik, als Partner für Feinblech und Stahlverarbeitung, musste diese Halle entsprechend groß geplant werden, um den Produktionsablauf und die damit verbundenen Arbeitsschritte maximal effizient zu gestalten. Zudem benötigen die eingesetzten Maschinen viel Platz. Um die schweren Güter bewegen zu können, wurde ein Hallenkran mit einer Traglast von 5to vorgesehen. Vor der Halle wurde ein großer Parkplatz mit ausreichen Platz für die Transportlogistik geplant.
Dieses Bauvorhaben war eine große Herausforderung, da der Boden einen überdurchschnittlich großen Anteil an Sand aufwies. Hierdurch mussten die Fundamente als Pfahlgründung ausgeführt werden.
Der Wunsch des Bauherrn war es, die Büroräumlichkeiten nicht in die Produktionshalle zu integrieren, sondern in einem separaten Gebäude direkt an die Stahlhalle anzuschließen.
Spannweite: 29,50m
Gebäudehöhe: 8,20m
Gebäudelänge: 50,62m
Dachform: Satteldach
Dachneigung: 3°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: RAL9006
Wandfarbe: Sonderfarbe – Prisma „Slate Grey“
5 Türen
3 Tore
19 Fenster
2 abgehängte Vordächer über Toren
Firstlichtband mit integrierter RWA
Unterkonstruktion für bauseitige Zwischendecke aus Stahlbeton
1 Trennwand in Hallenquerrichtung
Hallenkran mit 2 Katzen à 3,5to

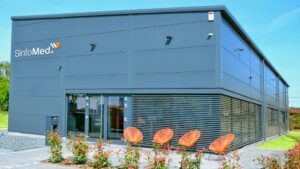

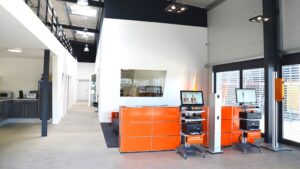

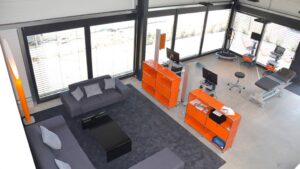

Ausstellungshalle in Frechen
Spannweite: 11,76m
Gebäudehöhe: 5,50m
Gebäudelänge: 29,76m
Dachform: Pultdach
Dachneigung: 4,5°
Dacheindeckung: Sandwich-Paneele 140mm
Wandverkleidung: Sandwich-Paneele 140mm
Dachfarbe: Aluzink
Wandfarbe: RAL7016
1 Tür
1 Tor
3 Fenster
6 Fensterbänder in Seitenwand
Große Schaufensterfront über Eck
Zwischendecke als zweite Ebene für Show-Room
Trennwand, um das Lager räumlich abzugrenzen
First-Traufe-Lichtband mit integrierter RWA
Die Aufgabenstellung war ein harmonisches Zusammenspiel von Büroräumlichkeiten, Produkt-Ausstellungsflächen, Fortbildungsräumlichkeiten und einem Lagerbereich zu schaffen. Durch die große Glasfläche im Empfangsbereich dringt viel natürliches Licht ein und sorgt für ein angenehmes Raumgefühl. Die untere Ebene ist in Büros und Schulungs- und Empfangsräumlichkeiten aufgeteilt. Über eine futuristische Stahltreppe gelangt man auf die Galerie und somit direkt in den Ausstellungsbereich.

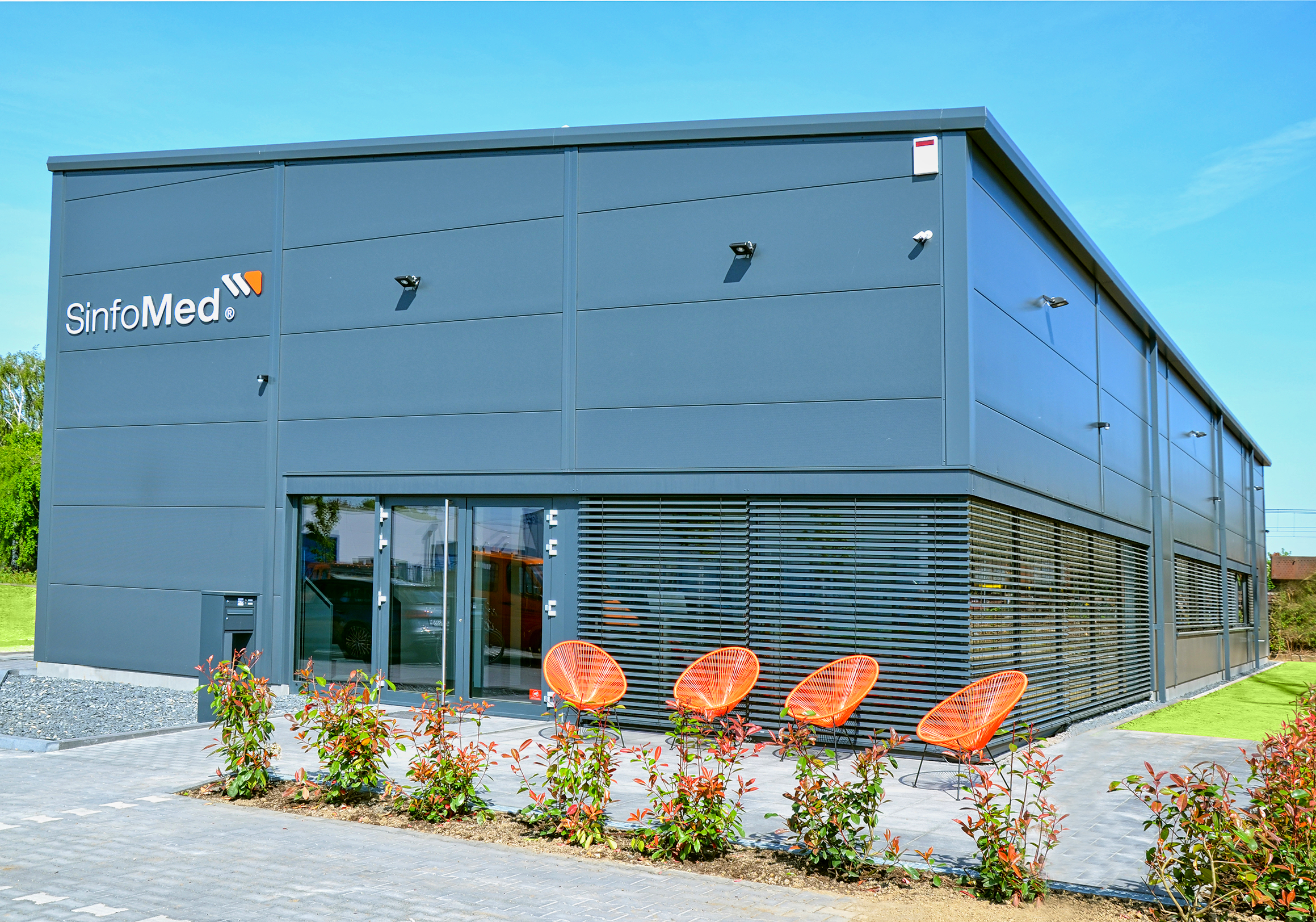

Seit über 30 Jahren bietet SinfoMed wissenschaftlich anerkannte und medizinisch zertifizierte Medizinprodukte für die Orthopädische Praxis. Ihr enger Praxisbezug gepaart mit ihrer jahrzehntelangen Erfahrung machen SinfoMed zu einem der besten Adressen für Medizinprodukte rund um die Orthopädische Praxis.

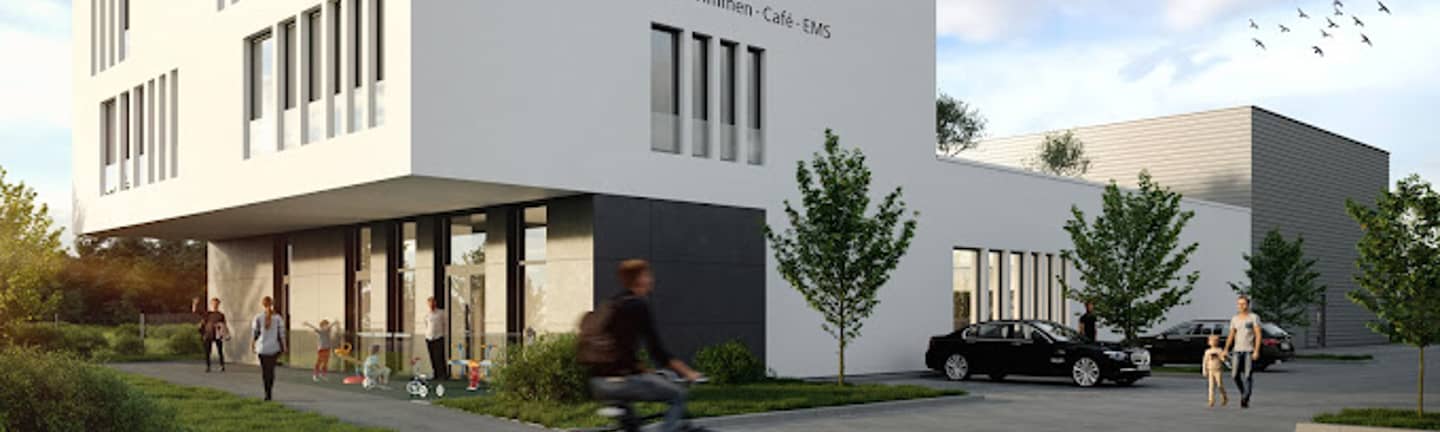

Lagerhalle in Köln
Die Schwimmschule Sharky aus Köln ist ein multifunktionales Sportcenter mit dem Hauptaugenmerk auf Kinderschwimmkurse. Die Schwimmschule benötigte für ihr vielfältiges Equipment eine entsprechende Lagermöglichkeit. Die Aufgabe war eine einfache und funktionale Lagerhalle zu bauen, in der hohe Regale untergebracht werden können und die sich dem kubischen Anblick des Bauhaus-Stils anpasst. Durch die getroffene Farbauswahl gerät die Lagerhalle optisch in den Hintergrund und lässt das Hauptgebäude als Highlight wirken.
Spannweite: 17,97m
Gebäudehöhe: 7,90m
Gebäudelänge: 19,30m
Dachform: Pultdach
Dachneigung: 5°
Dacheindeckung: Trapezprofil mit Antikondensat-Beschichtung
Wandverkleidung: Trapezprofile
Dachfarbe: Aluzink
Wandfarbe: RAL7016
2 Türen
1 Tor
2 Fenster
Hochgezogene Seitenwände für einen kubischen Look
First-Traufe-Lichtband mit integrierter RWA

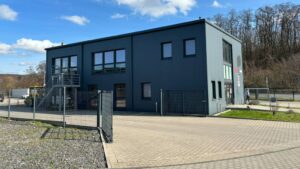

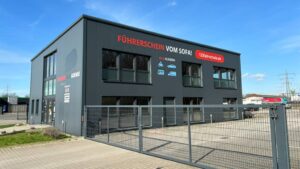

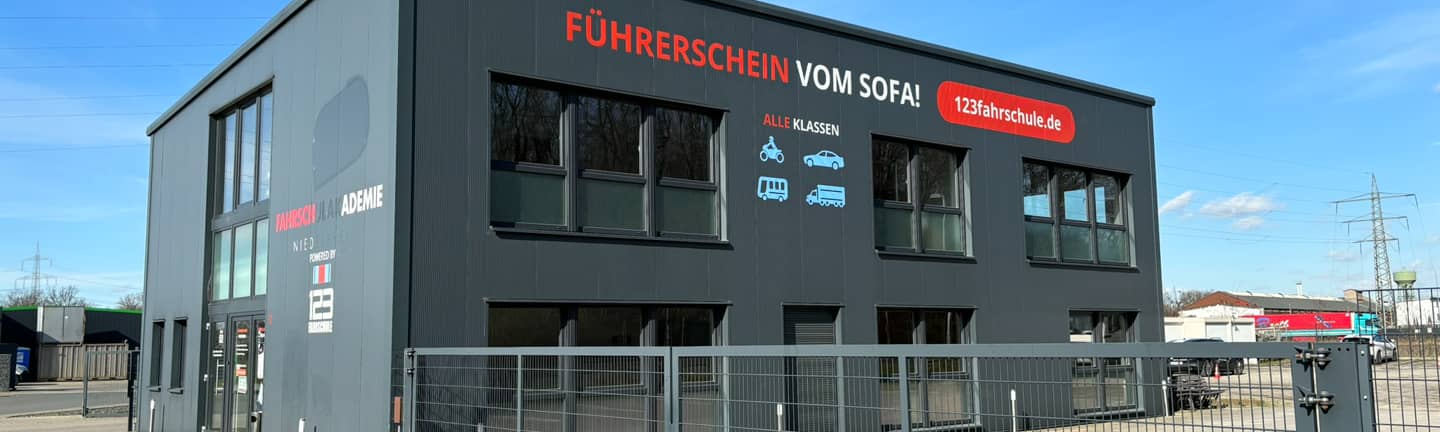

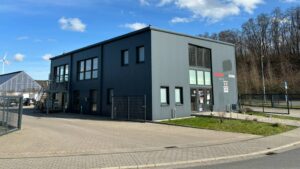

Gewerbehalle in Dinslaken
Spannweite: 13,00m
Gebäudehöhe: 6,50m
Gebäudelänge: 18,44m
Dachform: Pultdach
Dachneigung: 3°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: RAL9006
Wandfarbe: RAL7016
1 Tür
19 Fenster
Große Glasfront im Eingangsbereich
Lichtkuppeln mit RWA-Funktion
Unterkonstruktion für bauseitige Zwischendecke aus Stahlbeton
Erweiterungsfähig in der Längsachse
Ziel war es bei diesem Bauvorhaben einen Ort zu schaffen, an dem junge Leute sich wohl fühlen und sich in entspannter Atmosphäre auf die Führerscheinprüfung vorbereiten können. Hierzu wurde sich auf eine zweigeschossige Ausführung der Stahlhalle geeinigt. Im unteren Bereich befindet sich der Empfangsbereich, die Sanitäranlagen und die großzügig gestalteten Aufenthaltsräume. Im oberen Geschoss befinden sich die einzelnen Büro- und Schulungsräume, in denen der Theorieunterricht stattfindet. Umlaufend um die Halle ist ausreichen Platz um Motorräder, Autos, Anhänger und sogar LKWs unterzubringen.

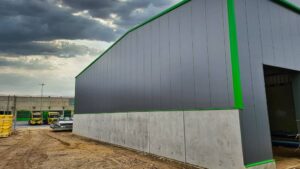

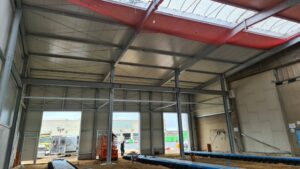

Werkstatthalle in Aldenhoven
Herausforderung bei dieser Fahrzeughalle war die Anbindung an altes Bestandsgebäude, zu dem es keine Unterlagen mehr gab. Zudem musste die neue Kranbahn an die bestehende angeschlossen werden. Mit Hilfe eines Vermessers wurden die Bestandmaße abgegriffen und in die neue Planung integriert. Zu Wartungszwecken der LKW waren noch vor Beginn der Montagearbeiten 3 Wartungsgruben angelegt worden. Dies machte die Montage dieser Stahlhalle besonders herausfordernd.
Spannweite: 21,56m
Gebäudehöhe: 9,17m
Gebäudelänge: 22,50m
Dachform: Satteldach
Dachneigung: 5°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL9007
Wandverkleidung der Giebelwand ab 3,00m
4 Türen
6 Tore
Einbau von 10to-Kran und Anschluss an Bestandskran
Anbindung an altes Bestandsgebäude
Firstlichtband mit integrierter RWA
Farbige Kantteile im Sinne der CI

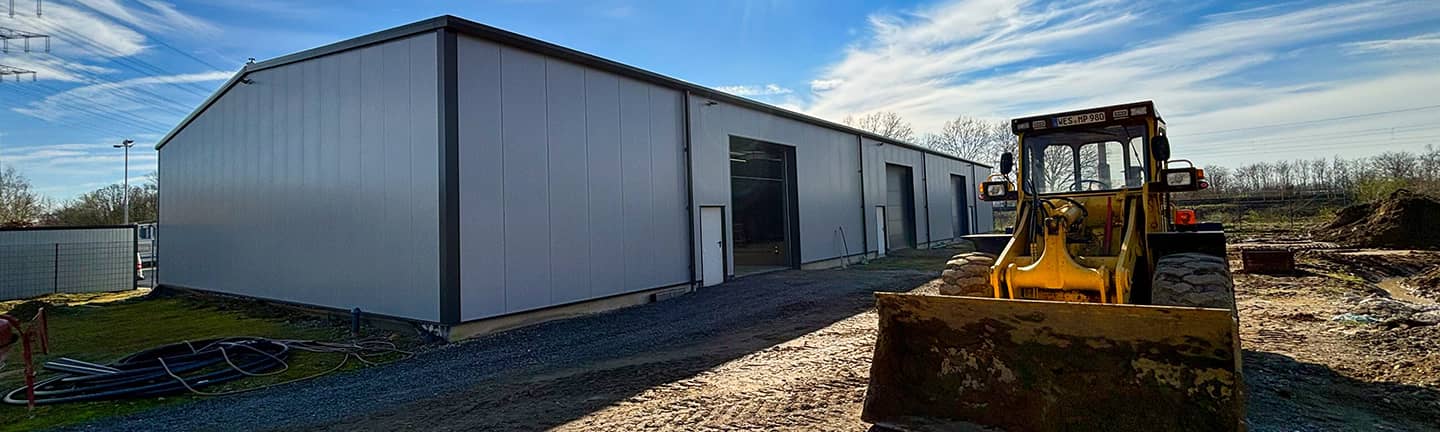

Lagerhalle in Wesel
Spannweite: 20,00m
Gebäudehöhe: 5,20m
Gebäudelänge: 44,80m
Dachform: Satteldach
Dachneigung: 6°
Dacheindeckung: Sandwich-Paneele 100mm
Wandverkleidung: Sandwich-Paneele 100mm
Dachfarbe: Aluzink
Wandfarbe: RAL7016
1 Tür
3 Tore
5 Fensterbänder in Seitenwand
5 Fensterbänder in Giebelwand
Große Schaufensterfront über Eck
Firstlichtband mit integrierter RWA
Die Firma Makopak benötigte eine neue Lagerhalle, da die vorhandenen Gebäude dem wachsenden Platzbedarf nicht gerecht wurden.
Bei dieser Halle hat der Bauherr die Fundamentarbeiten in Eigenregie, unter Zuhilfenahme von Fachpersonal, ausgeführt. Dank der räumlichen Nähe, einer fachkundigen Montage und dem Fleiß des Bauherrn, konnte die Halle in Bestzeit, trotz widrigster Wetterbedingungen, realisiert werden.
Weitere Hallenbau-Projekte
Logistikhalle in Tauberbischofsheim
Spannweite: 30,00m
Gebäudehöhe: 8,00m
Gebäudelänge: 43,34m
Dachform: Satteldach
Dachneigung: 6°
Zusatzlast für PV-Anlage
Dacheindeckung: Sandwich-Paneele 100mm
Wandverkleidung: Sandwich-Paneele 100mm
Dachfarbe: RAL9006
Wandfarbe: RAL9006
3 Türen
4 Tore
7 Fenster
4 Fensterbänder in Giebelwand
Firstlichtband mit integrierter RWA
1 Binderfeld als Freiüberdachung mit geschlossenen Seitenwänden
Einbau einer Zwischendecke als zweite Ebene und Lagerbühne
Vorbereitung für einen nachträglichen Einbau eines Hallenkrans
Gewerbehalle in Dorsten
Spannweite: 65,70m
Gebäudelänge: 170,00m
Dachform: 2-schiffig
Dacheindeckung: Mineralwollfaser-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 60mm
Dachfarbe: Aluzink
Wandfarbe: RAL9006
14 Türen
5 Tore
25 Fenster
3 Fensterbänder in Seitenwand
Farblich abgesetzte Kantteile
Firstlichtbänder mit integrierter RWA
Abgesetzte Anbauten und Vordächer als Verbindungsgang
Gewerbehalle in Walsrode
Spannweite: 11,00m
Gebäudehöhe: 7,50m
Gebäudelänge: 34,00m
Dachform: Pultdach
Dachneigung: 6°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
1 Tür
1 Tor
3 Fenster
3 Fensterbänder in Seitenwand
Große Schaufensterfront
Farblich abgesetzte Kantteile
First-Traufe-Lichtband mit integrierter RWA
Gewerbehalle in Henstedt-Ulzburg
Spannweite: 11,80m
Gebäudehöhe: 4,70m
Gebäudelänge: 21,75m
Dachform: Pultdach
Dachneigung: 6°
Dacheindeckung: Sandwich-Paneele 100mm
Wandverkleidung: Sandwich-Paneele 100mm
Dachfarbe: RAL7035
Wandfarbe: RAL9007
1 Tür
1 Tore
1 Fenster
Schaufensterverglasung in Seiten- und Giebelwand
Firstlichtband mit integrierter RWA
Einbau einer Zwischendecke als zweite Ebene
Vorgehängte Attika an der Seitenwand
Abgesetztes Vordach über komplette Firstseite
Anbau an Bestandsgebäude
Farbig abgesetzte Kantteile
Industriehalle in Hüttenberg
Spannweite: 18m
Gebäudehöhe: 5,90m
Gebäudelänge: 39,76m
Dachform: Pultdach
Dachneigung: 3°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL7016
2 Türen
4 Tore
4 Fenster
5 Fensterbänder in Seitenwand
3 Fensterbänder in Giebelwand
Firstlichtband mit integrierter RWA
Große Lichtsektion im Eingangsbereich
Unterzüge für bauseitige Zwischendecke über 2 Felder
Horizontale Paneelverlegung in der Wand
Gewerbehalle in Griesheim
Spannweite: 12,00m
Gebäudehöhe: 4,50m
Gebäudelänge: 20,00m
Dachform: Pultdach
Dachneigung: 3°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL7016
2 Türen
2 Tore
16 Fenster
6 Fensterbänder in Seitenwand
Ein Teil der Wandpaneele in Holzoptik
Hochgezogene Wandpaneele für kubischen Look
First-Traufe-Lichtband mit integrierter RWA
Logistikhalle in Ostfildern
Spannweite: 23,62m
Gebäudehöhe: 8,80m
Gebäudelänge: 24,84m
Dachform: Satteldach
Dachneigung: 3°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL7016
1 Tür
2 Tore
1 Fenster
2 Fensterbänder in Giebelwand
Firstlichtband mit integrierter RWA
Einbau einer Zwischendecke als zweite Ebene
Vorgehängte Attika an der Seitenwand
Vordach im als Wetterschutz im Ladebereich
Anbau an Bestandsgebäude
Gewerbehalle in Öhringen
Spannweite: 22,40m
Gebäudehöhe: 5,83m
Gebäudelänge: 48,60m
Dachform: Pultdach
Dachneigung: 5°
Dacheindeckung: Sandwich-Paneele 100mm
Wandverkleidung: Sandwich-Paneele 100mm
Dachfarbe: Aluzink
Wandfarbe: RAL7016
2 Türen
5 Tore
4 Fenster
Große Schaufensterfront über Eck
Umlaufender Dachüberstand
Paneele horizontal verlegt und verdeckt verschraubt
Zwischendecke als zweite Ebene
First-Traufe-Lichtband mit integrierter RWA
Produktionshalle in Nufringen
Spannweite: 19,76m
Gebäudehöhe: 7,30m
Gebäudelänge: 25,14m
Dachform: Satteldach
Dachneigung: 6°
Zusatzlast: 0,20 KN/m²
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL9006
2 Türen
1 Tor
1 Fenster
4 Fensterbänder in der Giebelwand
Firstlichtband mit integrierter RWA
Schaufensterverglasung
Abgesetzte farbige Kantteile
1 Giebel aus Mineralwollpaneelen
Installierter Schneefang auf dem Dach
Kranbahn 5to
Werkstatthalle in Andernach
Spannweite: 12,80m
Gebäudehöhe: 5,90m
Gebäudelänge: 21,80m
Dachform: Pultdach
Dachneigung: 6°
Dacheindeckung: Sandwich-Paneele 100mm
Wandverkleidung: Sandwich-Paneele 100mm
Dachfarbe: RAL7016
Wandfarbe: RAL7016
2 Türen
2 Tore
2 Fenster
3 Fensterbänder in der Seitenwand
Horizontale Paneelverlegung
First-Traufe-Lichtband mit integrierter RWA
Einbau einer Zwischendecke als zweite Ebene
Produktionshalle in Obersulm
Spannweite: 14,00m
Gebäudehöhe: 6,00m
Gebäudelänge: 25,00m
Dachform: Satteldach
Dachneigung: 6°
Zusatzlast: 0,20 KN/m²
Dacheindeckung: Sandwich-Paneele 130mm
Wandverkleidung: Sandwich-Paneele 80mm
Dachfarbe: Aluzink
Wandfarbe: RAL7016
2 Türen
1 Tor
13 Fenster
Firstlichtband mit integrierter RWA
Farblich abgesetzte Kantteile
Abgesetztes Vordach über einem Tor
Kranbahn über 3 Felder zur Aufnahme eines 3,2to Kranes
Industriehalle in Konstanz
Spannweite: 24,76m
Gebäudehöhe: 8,70m
Gebäudelänge: 37,02m
Dachform: Satteldach
Dachneigung: 6°
Zusatzlast: 0,20 KN/m²
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL9007
7 Türen
2 Tore
5 Fenster
5 Fensterbänder in der Seitenwand
8 Fensterbänder in der Giebelwand
Firstlichtband mit integrierter RWA
Balkonkonstruktion für einen Laufbelag bis 50kg/m², Konstruktion abgehängt

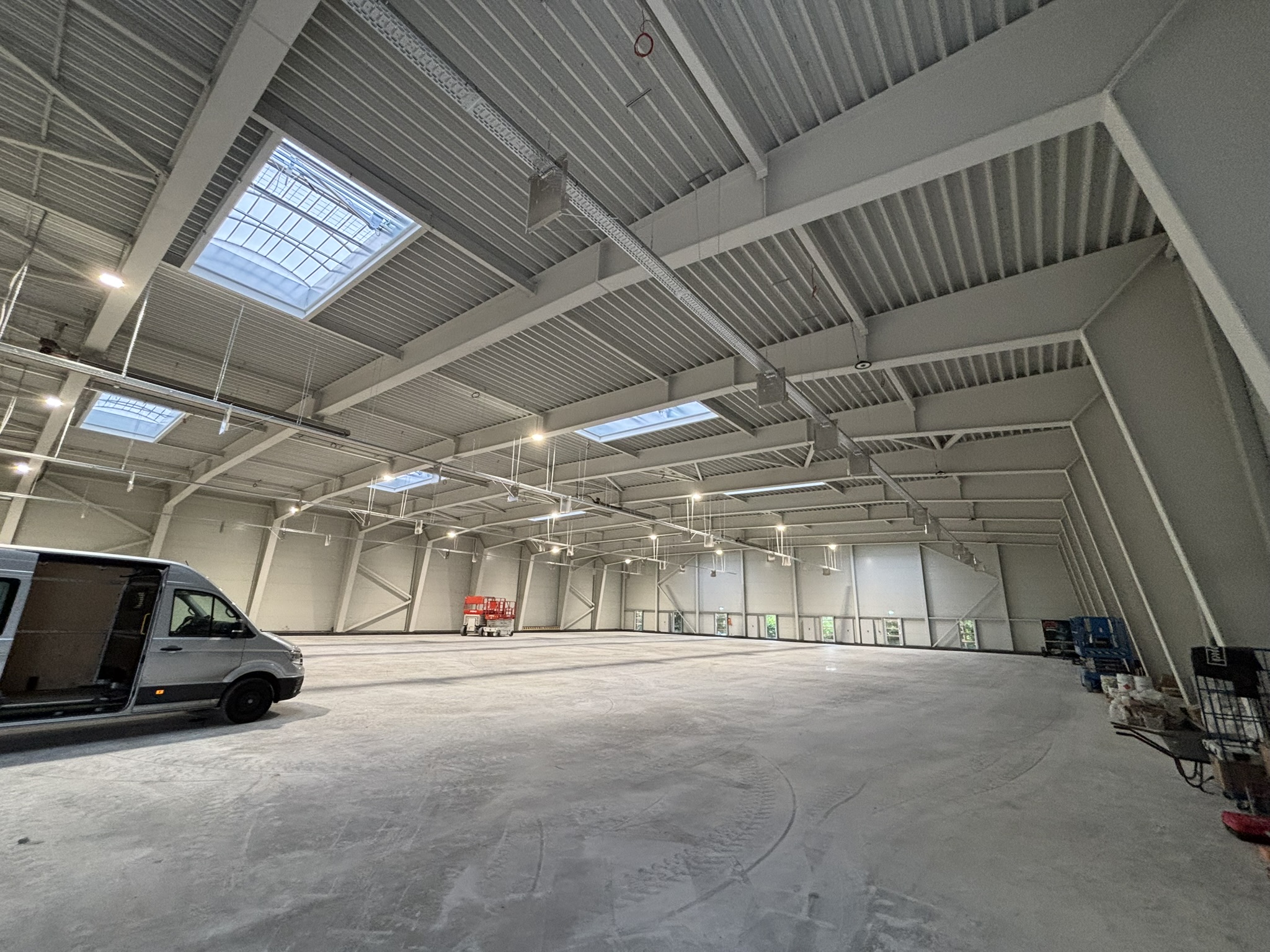

Werksseitiger F30-Anstrich der Stahlkonstruktion
Trennwand in Hallenquerrichtung
Schaufensterverglasung
Werkstatthalle in Stuttgart
Spannweite: 10,37m
Gebäudehöhe: 6,20m
Gebäudelänge: 15,00m
Dachform: Pultdach
Dachneigung: 3°
Zusatzlast: 0,20 KN/m²
Dacheindeckung: Sandwich-Paneele 80mm
Wandverkleidung: Sandwich-Paneele 80mm
Dachfarbe: Aluzink
Wandfarbe: RAL9006
4 Türen
3 Tore
2 Trennwände in Hallenquerrichtung
Firstlichtband mit integrierter RWA
Attika für einen kubischen Anblick
Abgesetztes Vordach als Übergang zur benachbarten Halle
Logistikhalle in Lübeck
Spannweite: 30,00m
Gebäudehöhe: 6,00m
Gebäudelänge: 65,60m
Dachform: Satteldach
Dachneigung: 6°
Dacheindeckung: Trapezprofil
Wandverkleidung: Sandwich-Paneele 60mm
Dachfarbe: Aluzink
Wandfarbe: RAL9006
7 Türen
5 Tore
3 Fenster
2 abgesetzte Vordächer
Industriehalle in Korntal-Münchinge
Spannweite: 22,50m
Gebäudehöhe: 6,75m
Gebäudelänge: 52,50m
Dachform: Satteldach
Dachneigung: 6°
Zusatzlast: 0,35 KN/m²
Dacheindeckung: Sandwich-Paneele 140mm
Wandverkleidung: Sandwich-Paneele 1000mm
Dachfarbe: Aluzink
Wandfarbe: RAL9006/7016
17 Türen
9 Tore
51 Fenster
Zweifarbige Paneele
Firstlichtband mit integrierter RWA
Einbau einer Zwischendecke als zweite Ebene
Industriehalle in Bickenbach
Spannweite: 17,26m
Gebäudehöhe: 6,20m
Gebäudelänge: 36,50m
Dachform: Pultdach
Dachneigung: 3°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL9007
2 Tür
3 Tore
3 Fenster
2 Fensterbänder in Giebelwand
4 Fensterbänder in Seitenwand
First-Traufe-Lichtband mit integrierter RWA
Einbau einer Zwischendecke als zweite Ebene
Hochgezogene Seitenwände für einen kubischen Anblick
Dreieckiges Vordach im als Wetterschutz im Ladebereich
Anbau an Bestandsgebäude
Gewerbehalle in Erftstadt
Spannweite: 18,00m
Gebäudehöhe: 6,66m
Gebäudelänge: 24,25m
Dachform: Pultdach
Dachneigung: 6°
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: Aluzink
Wandfarbe: RAL9010
Anbau von 5,00m Breite, 6,40m Höhe, 12,50m Länge
3 Türen
4 Tore
14 Fenster
8 Fensterbänder in Seitenwand
Einzug von Deckenträgern für bauseitige Betondecke
Mineralwollpaneele verbaut und sichtbar verschraubt
First-Traufe-Lichtband mit integrierter RWA
Industriehalle in Ampfing
Spannweite: 20,00m
Gebäudehöhe: 6,77m
Gebäudelänge: 61,00m
Dachform: Satteldach
Dachneigung: 10°
Zusatzlast: 0,20 KN/m²
Dacheindeckung: Sandwich-Paneele 120mm
Wandverkleidung: Sandwich-Paneele 120mm
Dachfarbe: RAL7035
Wandfarbe: RAL9007
7 Türen
5 Tore
8 Fenster
21 Fensterbänder in Seitenwand
2 Fensterbänder in Giebelwand
Firstlichtband mit integrierter RWA
Abgesetzte farbige Kantteile
Umlaufender Dachkranz von einem Meter
Anschluss an Brandwand
Horizontale Wandverlegung
Lagerhalle in Neuenstadt
Spannweite: 20,00m
Gebäudehöhe: 6,00m
Gebäudelänge: 50,33m
Dachform: Satteldach
Dachneigung: 10°
Dacheindeckung: Trapezprofil mit Antikondensatvlies
Wandverkleidung: Trapezprofil
Dachfarbe: Aluzink
Wandfarbe: RAL9006
2 Türen
5 Tore
Firstlichtband mit integrierter RWA
Farblich abgesetzte Kantteile
2 x 3m breites Vordach über die gesamte Hallenlänge in Dachverlängerung
Lagerhalle in Korntal-Münchingen
Spannweite: 20,00m
Gebäudehöhe: 9,03m
Gebäudelänge: 25,00m
Dachform: Satteldach
Dachneigung: 10°
Zusatzlast: 0,20 KN/m²
Dacheindeckung: Sandwich-Paneele 80mm
Wandverkleidung: Sandwich-Paneele 80mm
Dachfarbe: Aluzink
Wandfarbe: RAL5015
2 Türen
2 Tore
Abgesetzte farbige Kantteile
Firstlichtband mit integrierter RWA
Gewerbehalle in Erdmannhausen
Spannweite: 15,00m
Gebäudehöhe: 5,30m
Gebäudelänge: 18m
Dachform: Satteldach
Dachneigung: 6°
Dacheindeckung: Sandwich-Paneele 140mm
Wandverkleidung: Sandwich-Paneele 100mm
Dachfarbe: Aluzink
Wandfarbe: RAL7016
1 Türen
1 Tor
6 Fenster
Firstlichtband mit integrierter RWA
Farblich abgesetzte Kantteile
3m breites Vordach über die gesamte Hallenlänge in Dachverlängerung
Werkstatthalle in Bad Soden-Salmünster
Spannweite: 10,00m
Gebäudehöhe: 4,30m
Gebäudelänge: 28,80m
Dachform: Satteldach
Dachneigung: 6°
Dacheindeckung: Trapezprofil mit Antikondensatvlies
Wandverkleidung: Sandwich-Paneele 60mm
Dachfarbe: Aluzink
Wandfarbe: RAL5012
2 Türen
1 Tor
Firstlichtband mit integrierter RWA
Wand in 2 unterschiedlichen Farbtönen
Vordach über Tor
Gewerbehalle in Boxberg
Spannweite: 18,00m
Gebäudehöhe: 5,00m
Gebäudelänge: 21,74m
Dachform: Pultdach
Dachneigung: 6°
Dacheindeckung: Sandwich-Paneele 60mm
Wandverkleidung: Sandwich-Paneele 60mm
Dachfarbe: Aluzink
Wandfarbe: RAL9006
Unterzüge für Zwischendecke
1 Innenrahmen im Giebel
2 Türen
1 Tor
9 Fenster
Produktionshalle in Roth
Spannweite: 21,00m
Gebäudehöhe: 7,00m
Gebäudelänge: 32,52m
Dachform: Satteldach
Dachneigung: 6°
Dacheindeckung: Trapezprofil mit Antikondensatvlies
Wandverkleidung: Sandwich-Paneele 80mm
Dachfarbe: Aluzink
Wandfarbe: RAL5010
2 Türen
2 Tor
Firstlichtband mit integrierter RWA
Kranbahn zur Aufnahme von zwei 6,5to Krane
Wanddurchdringung
